Gauge de mesure

Publié le par Thierry Bénard

L'idée de cet appareil de mesure est issue d'un emailtips. La maison d'édition des 3 revues américaines, Workbench, Shopnotes et Woodsmith édite toutes les semaines une astuce destinée à faciliter la vie des boiseux.

Voici le lien pour atteindre celui-ci : http://www.woodworkingtips.com/etips/2007/03/30/sn/

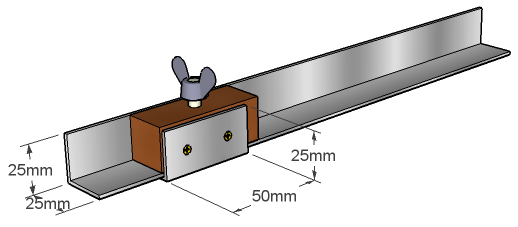

Il s'agit simplement de deux morceaux de cornière en profilé alu, d'un morceau de bois et d'un peu de quincaillerie pour fixer l'ensemble. J'y ai ajouté un réglet directement collé sur le grand profilé pour faire une mesure directe.

Pour la quincaillerie, il faut : un bout de tige fileté M6, un écrou papillon M6, un écrou à frapper M6, une rondelle large et deux vis à bois. L'écrou papillon est collé avec de la colle époxy bi-composant sur le bout de tige fileté. J'ai aussi collé sur la rondelle, un morceau de caoutchouc par augmenter l'accroche sur le profilé alu et améliorer ainsi le blocage.

Cet appareil s'avère à l'usage des plus utiles, par exemple pour reporter précisément sur une mèche la profondeur de perçage.

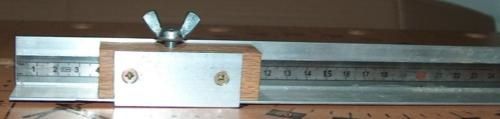

Voici quelques photos de celui que j'ai réalisé...
