Gabarit d'affûtage

Publié le par TB

Il est toujours nécessaire, agréable et plus sûr d'utiliser des outils bien tranchant. Ce gabarit facilite l'affûtage des ciseaux à bois et des fers de rabot. Il est constitué de :
- une semelle en bois
- une vis M8 longueur 80 mm
- un écrou M8
- 2 roulement à bille (diamètre extérieur 26 mm, diamètre interieur 8 mm) en vente dans les magazins d'articles de sport pour roller
- 2 rondelles 8 mm
- 2 rondelles 5 mm
- 2 écrous papillons M5
- 2 vis à oeillet M5 (diamètre de l'oeillet 8 mm)
- un presseur en bois

Vous pouvez consulter un autre article sur ce blog qui renvoie vers un excellent site sur l'affûtage au papier de verre ( Affûtage avec du papier de verre  ).

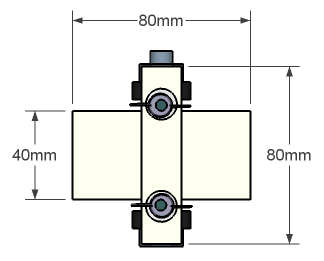

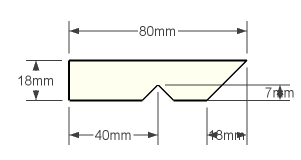

Pour aider à la compréhension de sa réalisation, voici quelques images et le plan avec les dimensions...



Le gabarit avec un ciseau à bois installé dessus. Le ciseau est pris en sandwich entre la semelle et un presseur. La pression est exercée par les 2 écrous papillons.
