3e stabilisateur pour défonceuse
Voilà un autre stabilisateur pour défonceuse tout en métal cette fois-ci...

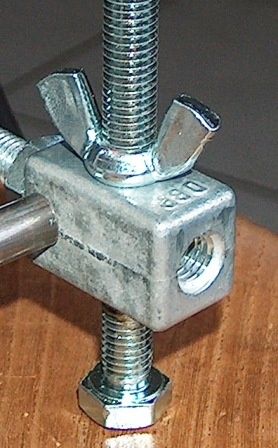

Ce montage nécessite un connecteur Fischer 2 voies en M8 que j'ai acheté au BHV à Paris. Vous trouverez en bas de l'article les références complètes. Je l'ai percé à 5 mm et taraudé en M6 pour faire la 3e voie M6. Il suffit ensuite d'ajouter une tige filetée M8 à la longeur de l'entraxe des barres de la défonceuse, et deux écrous pour pour garantir une bonne rigidité. Je place enfin deux vis M8 (l'idéal est de prendre deux vis à tête poelier pour glisser plus facilement) et deux écrous papillons légèrement serrés pour éviter que les vibrations du moteur ne dérèglent les deux vis.
Le réglage de la hauteur se fait en vissant ou dévissant indépendament les deux vis, puis en bloquant avec les écrous papillons.

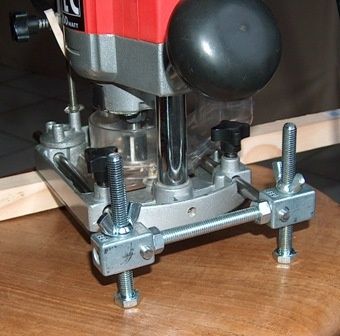

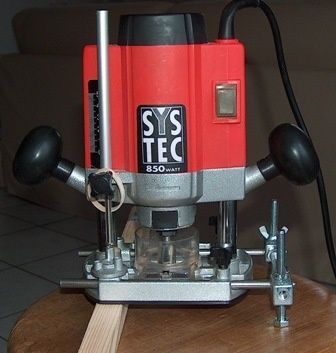

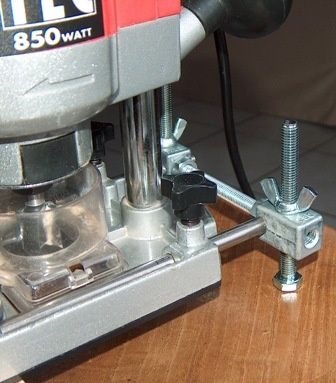

Illustration en photos :

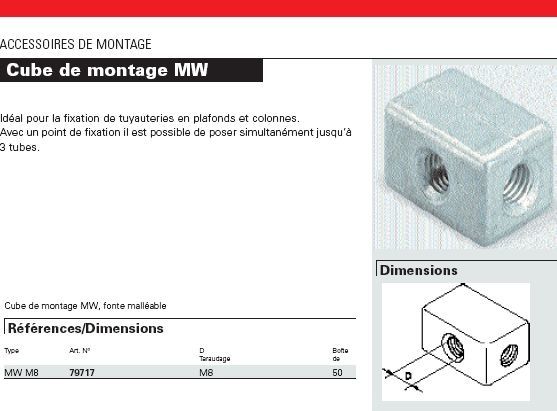

Connecteur Fischer
http://www.fischer.fr/index_fischer.html
Catalogue : SaMontec - Techniques de supportage
--> Accessoires de monatge
Disponible au BHV à Paris (au moins en 2005 !)
